滲壓監測站

產品型號：TH-SY1

產品品牌：云境天合

更新時間：2025-06-23

滲壓監測站是一種用于水位和水溫測量的水文儀器，是通過多年生產工藝技術的積累，采用先進的混合信號處理技術研發，廣泛應用于各種建筑工程、隧道建設、地鐵工程、水文地質勘探等領域。

電話：13276363313 在線咨詢

產品詳情

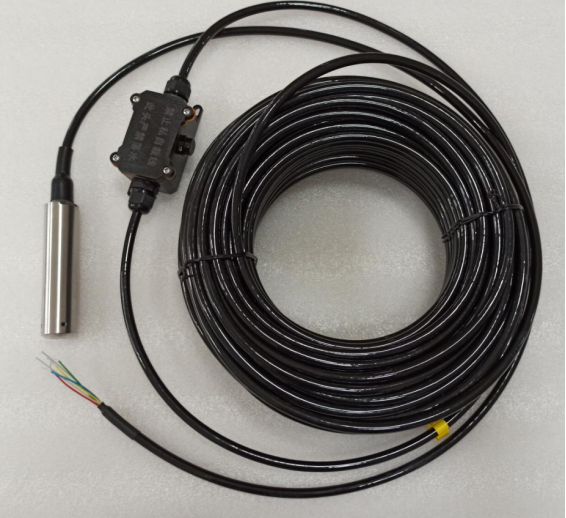

TH-SY1型滲壓監測站（壓阻式孔隙水壓力計）是一種用于水位和水溫測量的水文儀器，是通過多年生產工藝技術的積累，采用先進的混合信號處理技術研發，克服了傳統模擬電路模塊的缺點，可以實現全量程數字化線性校正，全溫區數字化溫度誤差補償；補償參數存儲在非易失存儲器中，多重安全保護機制，避免了因校準參數丟失而導致產品無法使用；電路模塊帶有電源監控、看門狗監視功能，投入式結構全不銹鋼密封，大幅提高了產品的可靠性。

TH-SY1型壓阻式滲壓計（壓阻式孔隙水壓力計）特點：

l高穩型：高品質高穩定性壓力感測元件

l精度高：水位精度0.1%F.S，分辨力1mm；溫度精度±0.5°C,分辨率0.01°C。

l功耗低：智能電源管理設計，采集功耗3-4MA

l功能全：水位、水溫、水壓等要素同時實時監測

l氣壓補償：采用大氣壓直接測量補償方式（可選絕壓）

l信號標準：RS485接口MODBUS-RTU標準通信協議

l防護等級：全不銹鋼密封結構，IP68防護

l溫度補償：全量程數字化校準，全溫區溫度誤差補償

l傳感器電氣特性：有過電壓保護、浪涌電壓保護及電源極性反接保護，避免操作失誤引起的電氣損壞

1.2應用領域

TH-SY1型壓阻式滲壓計（壓阻式孔隙水壓力計）主要應用領域有：

l地下水位水溫數據監測

l大壩安全滲壓、液位監測

l水庫、大壩水位實時監測

l湖泊、地表徑流水位監測

l無人值守水文監測站點

l罐體內液位實時監測

l工業控制系統現場液位監測

1.3產品規格

基本規格

壓阻式滲壓計（壓阻式孔隙水壓力計）

外形尺寸

φ26mm 長度134mm

基本性能參數

表1-3基本性能參數說明

	參數項	說明
主要性能指標	敏感元件	壓阻硅
	量程	0～10m H?O
	水位精度	0.1%F.S/0.25%F.S/0.5%F.S
	水位分辨力	1mm
	穩定性	0.1%F.S/年 0.25%F.S/年 0.5%F.S/年
	過載	2X F·S
	溫度精度	±0.5℃
	溫度分辨率	0.01℃
電氣特性	溫補范圍	0～50℃
	工作溫度	-10～80℃
	供電電壓	DC5～30V （典型24V）
	電源保護	防反接、過電壓保護
	輸出方式	RS485數字信號/MODBUS-RTU協議128個變送器節點
結構特性	殼體材質	316L不銹鋼
	測量介質	流體介質
	電纜材質	聚氨脂或聚氯乙烯
	電纜規格	Φ7.6mm導氣屏蔽雙鋼絲線纜，
環境特性	防護等級	IP68
	重量	約250克（不含線纜）
	環境振動：	承受GB/T9359所規定振動試驗
	自由跌落	承受GB/T9359所規定的跌落試驗
	電磁環境	符合GB/T17626.8第3級
	平均無故障時間	不小于30000h
